In che modo i diodi possono migliorare la stabilità dell'energia degli elettrodomestici?
Lasciate un messaggio
1, Caratteristiche di base e principio di lavoro dei diodi
Un diodo è un componente elettronico realizzato in materiale semiconduttore con conducibilità unidirezionale. Di solito è costituito da una giunzione PN, formata dalla giunzione di un semiconduttore di tipo p - e un semiconduttore di tipo n -. Quando in avanti distorto (con il terminale P collegato al polo positivo dell'alimentazione e del terminale N collegato al polo negativo dell'alimentazione), la giunzione PN si restringe, il diodo conduce e la corrente può passare senza intoppi; Se distorto inverso (con il terminale P collegato al polo negativo dell'alimentazione e il terminale N collegato al polo positivo dell'alimentazione), la giunzione PN si allarga, il diodo viene spento e la corrente non può passare attraverso. Questa caratteristica conduttiva unidirezionale consente ai diodi di ottenere varie funzioni come la rettifica, la commutazione e la stabilizzazione della tensione nei circuiti elettronici.
2, il danno causato dall'alimentazione instabile di elettrodomestici
(1) influenza le prestazioni elettriche
L'alimentazione instabile può causare fluttuazioni nella tensione operativa e nella corrente degli apparecchi elettrici, con conseguente prestazione di uscita instabile degli apparecchi. Ad esempio, l'immagine in televisione può sfarfallare e distorcere e il suono può avere problemi come rumore e distorsione; L'effetto di refrigerazione del frigorifero può diminuire, portando al deterioramento del cibo; La velocità della lavatrice può essere instabile, che colpisce l'effetto di lavaggio.
(2) Accordare la durata della durata degli elettrodomestici elettrici
L'esposizione a lungo termine a fonti di alimentazione instabile può causare stress significativi sui componenti elettronici all'interno degli apparecchi elettrici, accelerando l'invecchiamento e il danno. Ad esempio, i condensatori possono rompersi a causa dell'elevata tensione e i transistor possono esaurirsi a causa di una corrente eccessiva, accorciando così la durata di servizio degli apparecchi elettrici.
(3) causando incidenti di sicurezza
Una grave instabilità di energia può causare un surriscaldamento elettrico, cortocircuiti e persino portare a incidenti di sicurezza come incendi e scosse elettriche, rappresentando una minaccia per la sicurezza personale e sulla proprietà.
3, Applicazioni specifiche dei diodi per migliorare la stabilità dell'alimentazione per elettrodomestici
(1) Effetto di rettifica

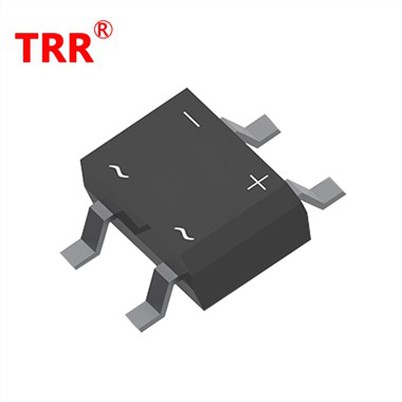

Durante il processo di conversione della corrente alternata in corrente continua, i diodi svolgono un ruolo cruciale nella rettifica. La potenza CA è una corrente che cambia periodicamente la direzione e la grandezza e la maggior parte degli apparecchi domestici richiede una potenza DC stabile per funzionare correttamente. Collegando più diodi in un modo specifico, come un circuito di raddrizzatore a ponte, la corrente alternata può essere convertita in corrente continua pulsante. Sebbene ci siano ancora alcune fluttuazioni nella potenza DC pulsante, fornisce una base per i successivi circuiti di stabilizzazione del filtraggio e della tensione. Ad esempio, nel circuito di alimentazione di una televisione, i diodi raddrizzati convertono la potenza di rete CA in potenza DC pulsante, fornendo energia a varie parti della televisione.
(2) Effetto stabilizzante tensione
Il diodo Zener è un tipo speciale di diodo che utilizza caratteristiche di rottura inversa per stabilizzare la tensione. Quando la tensione inversa attraverso il diodo del regolatore di tensione raggiunge un certo valore, subirà una rottura inversa. In questo momento, anche se la corrente inversa cambia all'interno di una vasta gamma, la tensione attraverso il diodo del regolatore di tensione può rimanere relativamente stabile. Nel circuito di alimentazione, un diodo del regolatore di tensione può essere combinato con resistori e altri componenti per formare un semplice circuito del regolatore di tensione, fornendo una tensione stabile per gli elettrodomestici. Ad esempio, nel circuito di alimentazione di alcuni piccoli dispositivi elettronici, un diodo del regolatore di tensione può garantire che la tensione di uscita sia stabile all'interno di un intervallo appropriato, garantendo il normale funzionamento del dispositivo.
(3) protezione della connessione anti -retro
Durante l'installazione o la riparazione degli elettrodomestici per la casa, se il cavo di alimentazione è invertito, può causare danni ai componenti elettronici all'interno dell'appliance. La conduttività unidirezionale dei diodi può essere utilizzata per prevenire il collegamento inverso delle fonti di potenza. Collegare un diodo in serie all'estremità di input dell'alimentazione. Quando l'alimentazione è correttamente collegata, il diodo conduce e la corrente può passare normalmente; Quando l'alimentazione viene invertita, il diodo viene interrotto e la corrente non può passare, proteggendo così i componenti interni dell'apparecchio elettrico. Ad esempio, in alcuni dispositivi elettronici automobilistici, i diodi anti -retro possono impedire danni al dispositivo a causa della connessione della batteria.
(4) Effetto di continuazione
Nei circuiti contenenti componenti induttivi, quando la corrente si interrompe improvvisamente, l'induttanza genererà una forza elettromotiva posteriore alta, che può danneggiare altri componenti nel circuito. I diodi possono essere combinati con componenti induttivi per formare un circuito a ruota libera. Quando la corrente passa normalmente, il diodo viene disattivato; Quando la corrente si interrompe improvvisamente, la forza elettromotrice posteriore generata dall'induttore causerà la condotta del diodo, fornendo un circuito per l'induttore per rilasciare energia e proteggere altri componenti nel circuito. Ad esempio, nel circuito di trasmissione di un motore, un diodo a ruota libera può impedire al motore di generare una tensione eccessiva durante la commutazione e danneggiare il chip di trasmissione.
4, possibili problemi e soluzioni nelle applicazioni di diodi
(1) Problema di dissipazione del calore
Durante il funzionamento, i diodi generano una certa quantità di calore. Se la dissipazione del calore è scarsa, può far sì che la temperatura del diodo sia troppo elevata, influenzando le sue prestazioni e la durata della vita. La soluzione include la scelta di una forma di imballaggio a diodo adatto, l'aggiunta di dissipatori di calore e il miglioramento delle condizioni di ventilazione del circuito.
(2) Problemi di sovratensione e sovracorrente
Sebbene i diodi abbiano una certa tensione e resistenza alla corrente, in situazioni estreme come fulmini, cortocircuiti di potenza, ecc., Possono essere sottoposti a tensione e corrente eccessive, portando al loro danno. La soluzione include l'aggiunta di circuiti di protezione da sovratensione e circuiti di protezione da sovracorrente nel circuito, come varisti, fusibili, ecc.
(3) Problema di invecchiamento
Col passare del tempo, le prestazioni del diodo diminuiranno gradualmente, con conseguente fenomeno dell'invecchiamento. La soluzione include manutenzione regolare e test di apparecchi elettrici, nonché sostituzione tempestiva dei diodi anziani.
